WELTNEUHEIT: MESSGERÄT ZUR ERKENNUNG UND MARKIERUNG VON FUGENSCHNITTPOSITIONEN IN BETONFLÄCHEN

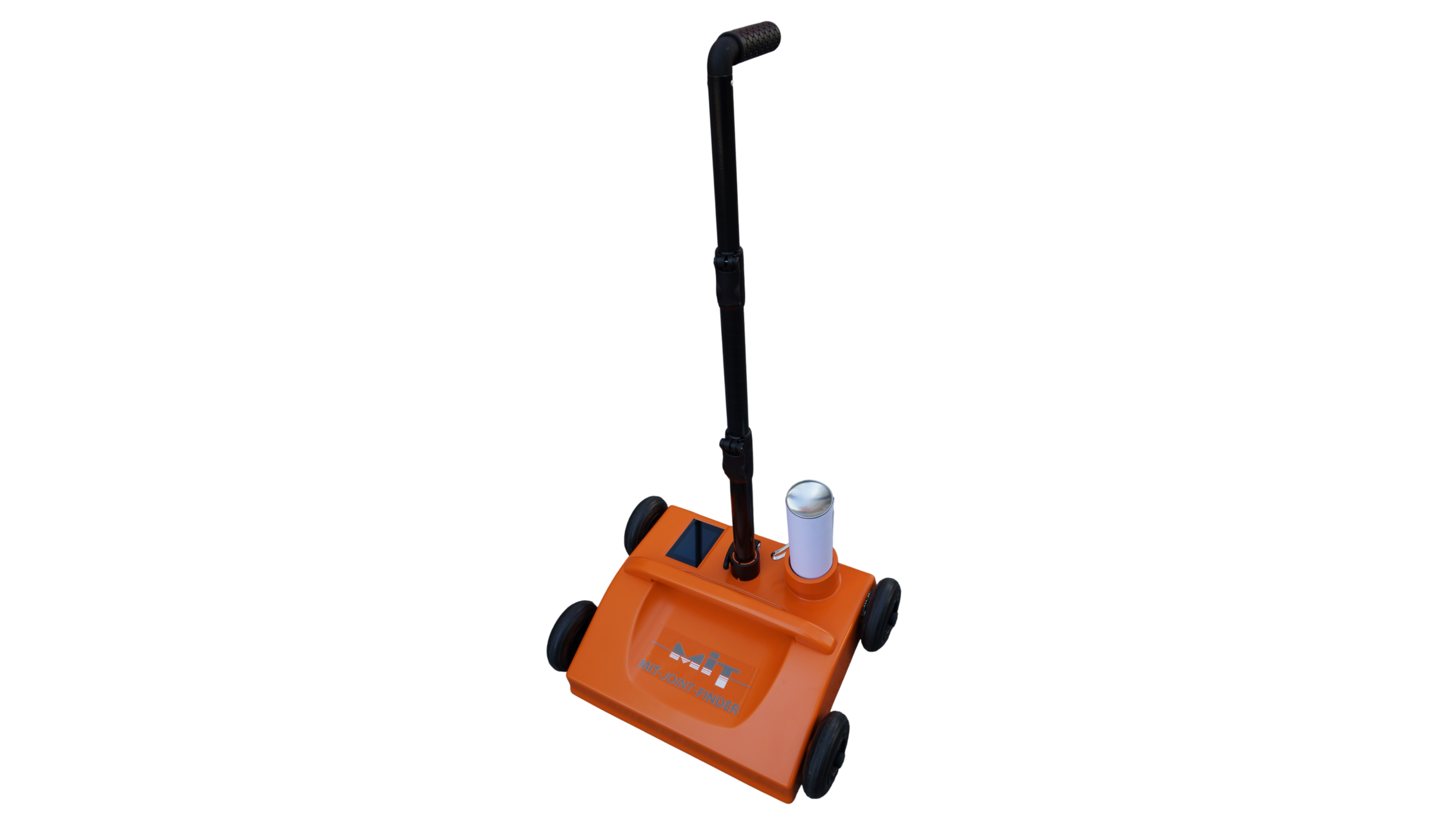

Der MIT-JOINT-FINDER dient der zerstörungsfreien Bestimmung und Markierung der korrekten Fugenschnittposition über Dübelreihen und ist das weltweit erste Messgerät seiner Art.

In der Praxis wird die Ausführung des Fugenschnitts über den Dübeln von verschiedenen Faktoren beeinflusst und stimmt oft nicht mit der gemetrischen Mitte des jeweiligen Dübels überein. Der MIT-JOINT-FINDER erkennt und markiert die optimale Fugenposition anhand der zerstörungsfrei gemessenen Dübellagen. Dadurch wird die von der ZTV Beton-StB 26 geforderte maximal zulässige Seitverschiebung eingehalten. Der Anwender erhält schnell und einfach die wesentlichen Informationen, um den Fugenschnitt über der geometrischen Mitte der Dübel auszuführen.

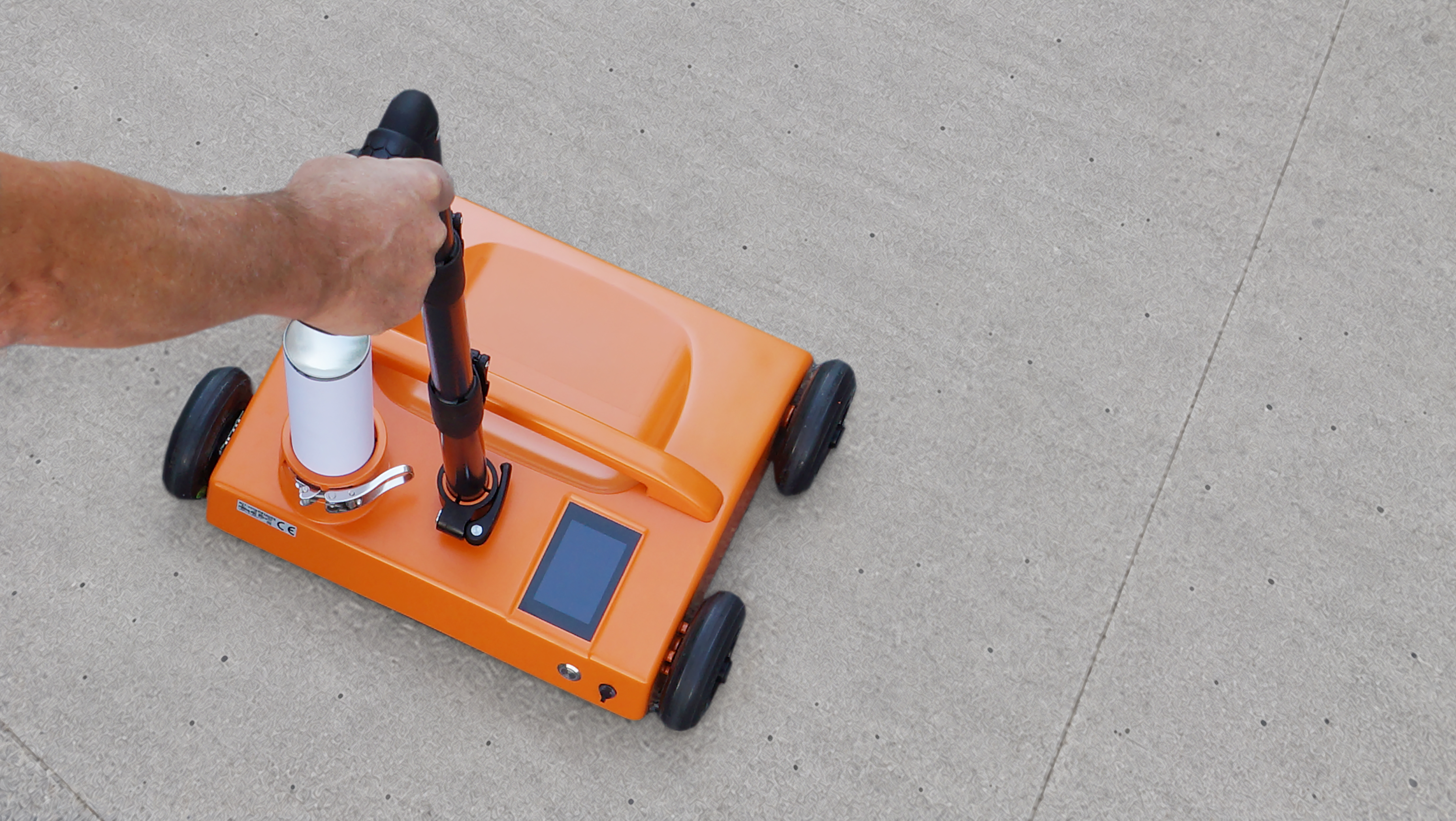

Der MIT-JOINT-FINDER arbeitet auf der Grundlage des bewährten Puls-Induktionsverfahrens. Die Bedienung ist einfach, intuitiv und erfordert keine speziellen Vorkenntnisse. Der Anwender fährt mit dem Messgerät über die Fahrbahn in Verkehrsrichtung. Bei der Überfahrt eines Dübels oder Ankers wird die Lage anhand elektromagnetischer Signale exakt bestimmt und die Mitte automatisch berechnet. Anschließend wird das Messgerät über der detektierten Dübelreihe zurückgeführt. Das Gerät setzt automatisch über der Dübelmitte eine Farbmarkierung.

Dies erfolgt unabhängig von der Geometrie des Dübels, der sowohl einzeln als auch im Korb verbaut sein kann. Der Anwender wiederholt diesen Messvorgang auf der anderen Seite des Bauabschnitts und die erhaltenen Punkte werden zu einer Linie verbunden, anhand derer ein korrekter Fugenschnitt ausgeführt werden kann.

Die Messung befähigt den Anwender, die Qualität im Betonstraßenbau signifikanten zu steigern, die Lebensdauer der Straße zu erhöhen und unnötige Kosten in der Zukunft zu vermeiden. Der MIT-JOINT-FINDER hat das Potential, die Abläufe im Betonstraßenbau nachhaltig zu verändern.

ZERSTÖRUNGSFREI MESSEN - BOHRKERNE REDUZIEREN
